Самозапорные клапаны

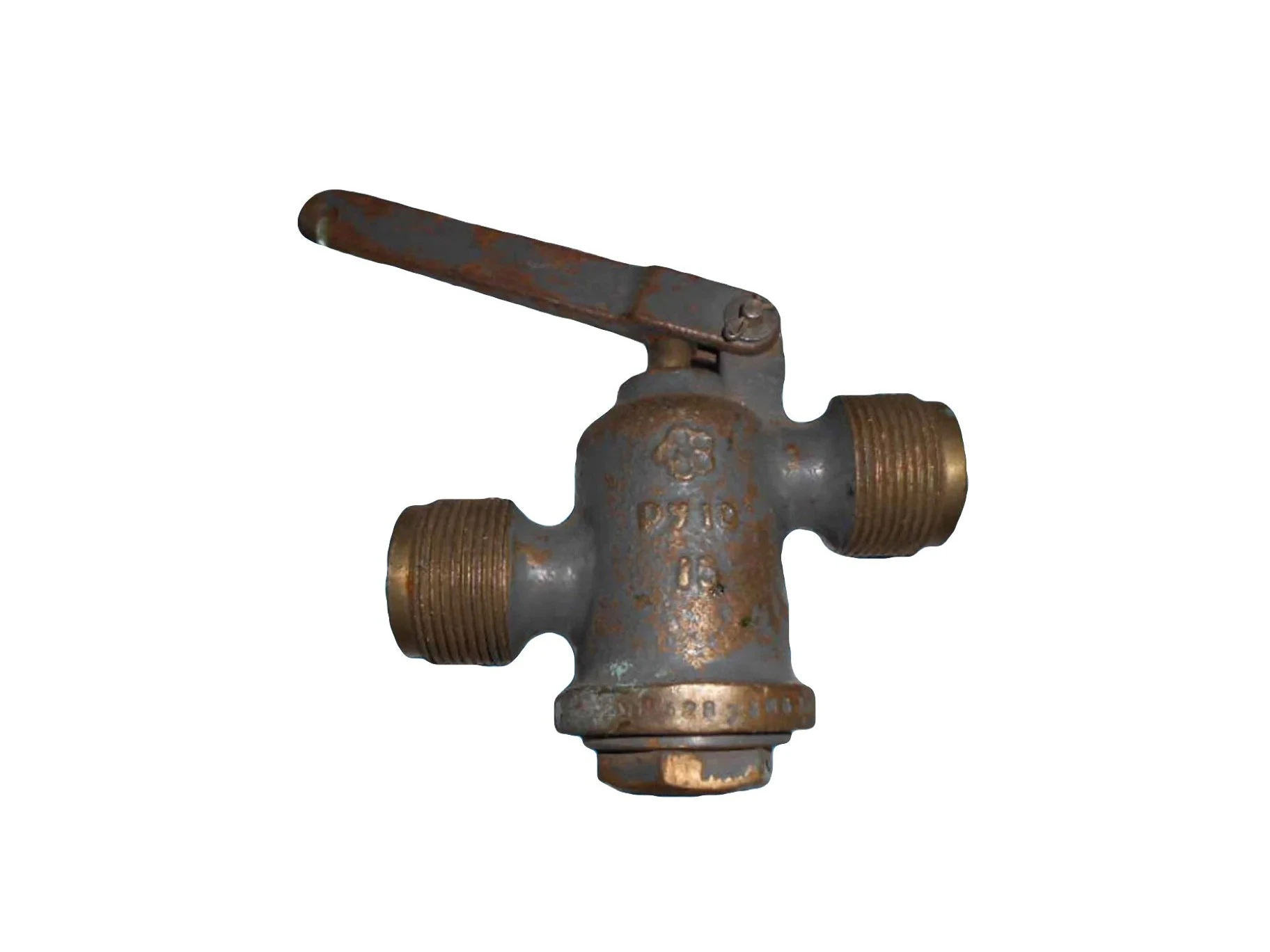

Самозапорный клапан – вид судовой запорной арматуры, который захлопывается самостоятельно. Его нужно установить так, чтобы прокачиваемая среда проходила над золотником.

Разновидности

Благодаря успехам науки материаловедения современная промышленность выпускает ряд моделей самозапорных клапанов. Для вязких и тяжелых топливных жидкостей применяют устройства из чугуна и стали, для менее плотной морской и пресной воды их изготавливают из бронзы.

Клапаны самозапорные совмещают в себе многожество качеств:

1. Простота и надежность конструкции.
2. Уровень срабатывания можно регулировать.
3. Состояние клапана (закрыт или открыт)
4. Не слишком высокая чувствительность к перепадам давления.
5. Хорошая совместимость с другой запорной арматурой в пределах одного трубопровода.
6. После срабатывания клапана блокируется самопроизвольное открытие.
7. Компактность самозапорной арматуры позволяет её монтировать в различных положениях.

Чтобы клапан не заклинило температура прокачиваемой жидкости должна быть выше температуры замерзания на двадцать градусов.

Самозапорные клапаны выпускают с условным диаметром от 10 мм до 400 мм. Наибольшее применение нашли приборы с условным диаметром до 65 мм. Большие диаметры выпускаются заводами-изготовителями по специальному заказу. Масса клапана от 3,9 кг до 17,6 кг. Он состоит из:

• корпуса;
• крышки корпуса;
• золотника;
• шпинделя;
• седла;
• втулки;
• графитовых уплотнителей.

Открытие и закрытие происходит при повороте шпинделя на 120 градусов. Вид соединения на фланцах или резьбовое. Типы клапанов: проходные, угловые.

Например, клапан самозапорный фланцевый с маркировкой Ру10 предназначен для установки на судовом трубопроводе, где существует необходимость регулировать потоки жидкостей.

Отсекающий клапан является разновидностью самозапорного. Он способен предотвращать механические повреждения системы, связанные с перепадом давления, автоматически выводит пар и иные среды из системы.

Применение

Самозапорные клапаны применяются для слива разнообразных жидкостей: мазута, топлива, воды пресной и морской. Судовые клапаны соответствуют требованиям безопасности в проектировании и постройке судов. Предназначены для эксплуатации в трубопроводных системах все типов, классов и назначений. Одобрены для применения на судах всех типов.

Цистерны, установленные в машинных шахтах, должны быть оснащены арматурой для быстрого освобождения в переливные или междудонные емкости. В этом процессе участвует самозапорный клапан с дистанционным или местным приводом, для вывода жидкости из машинного отделения.

Для газовых сред самозапорный клапан применяется реже. В случае нарушения целостности трубопровода он автоматически перекрывается и предотвращает тяжелые последствия аварии.
